ไอเดียสร้างสรรค์! ประยุกต์ใช้อลูมิเนียมโปรไฟล์สร้างโครงสร้างเครื่องจักรใน Automation และสายพานลำเลียง (Conveyor) อย่างมืออาชีพ

ไอเดียสร้างสรรค์! ประยุกต์ใช้อลูมิเนียมโปรไฟล์สร้างโครงสร้างเครื่องจักรใน Automation และสายพานลำเลียงอย่างมืออาชีพ

เหตุใดโครงสร้างจึงสำคัญพอกับซอฟต์แวร์ใน Automation?

หลายครั้งที่โปรเจกต์ Automation ล้มเหลวไม่ใช่เพราะโปรแกรม PLC หรือ Robot แย่ แต่เพราะโครงสร้างเครื่องจักรที่รองรับระบบนั้นไม่ได้ถูกออกแบบมาให้รองรับการเปลี่ยนแปลงในอนาคต วิศวกรระบบ (System Integrator) และผู้จัดการโรงงานที่ผ่านประสบการณ์จริงรู้ดีว่า โครงสร้างที่ดีต้องปรับแก้ได้ง่าย ไม่ใช่เชื่อมตาย
นั่นคือจุดที่ อลูมิเนียมโปรไฟล์ Automation เข้ามาเปลี่ยนเกม ด้วยระบบร่องมาตรฐาน T-Slot ที่รองรับอุปกรณ์เสริมได้หลากหลาย ทำให้การสร้าง ปรับ และขยายโครงสร้างเครื่องจักร ทำได้เหมือน Lego ของผู้ใหญ่

ประยุกต์ใช้งานจริงบนไลน์ผลิต: 4 กรณีศึกษาที่ทำได้เลย

1.โครงสร้างหลักรองรับสายพานลำเลียง (Conveyor Frame)

การทำโครงรองรับ Conveyor ด้วยอลูมิเนียมโปรไฟล์ถือเป็นแอปพลิเคชันคลาสสิกที่ได้รับความนิยมสูงในโรงงาน เนื่องจากมีข้อดีชัดเจน:

•       น้ำหนักเบากว่าเหล็กกล้าถึง 3 เท่า ลดภาระโครงสร้างพื้นโรงงาน

•       ต้านทานการกัดกร่อนและสนิมได้ดีเยี่ยม ไม่ต้องทาสีซ้ำ

•       ปรับความสูงและความยาว Conveyor ได้โดยไม่ต้องตัดเชื่อมใหม่

•       เลือกขนาดโปรไฟล์ได้ตามโหลด: 40x40 สำหรับสายเบา, 80x80 หรือ 160x80 สำหรับสายหนัก

วิศวกรหลายทีมเลือกใช้โปรไฟล์ขนาด 60x60 mm หรือ 80x40 mm เป็นเฟรมหลัก และเสริมด้วยแผ่น Aluminum Panel ปิดด้านข้างเพื่อความสะอาดตามมาตรฐาน GMP ได้อีกด้วย

2. ร่องโปรไฟล์สำหรับซ่อนสายไฟและติดตั้งเซนเซอร์ (Cable & Sensor Management)

หนึ่งในฟีเจอร์ที่วิศวกรชื่นชอบที่สุดคือ ร่อง T-Slot ที่วิ่งตลอดความยาวโปรไฟล์ ร่องนี้สามารถนำมาประยุกต์ใช้ในการจัดการระบบไฟฟ้าและเซนเซอร์ได้อย่างชาญฉลาด:

•       ซ่อนสายไฟ, สายสัญญาณ และท่อลมนิวเมติกไว้ในร่อง ให้ไลน์ผลิตดูเป็นระเบียบ

•       ติดตั้ง Photoelectric Sensor, Proximity Sensor หรือ Vision Camera โดยไม่ต้องเจาะรู — ใช้ T-Nut สไลด์ตำแหน่งได้เลย

•       ปรับตำแหน่ง Sensor ตาม Product ที่เปลี่ยนไปได้ภายในไม่กี่นาที

•       ยึด Cable Carrier (Energy Chain) ไว้บนโปรไฟล์เพื่อให้สายเคลื่อนที่ตาม Axis ของระบบ

ระบบนี้ช่วยให้การ Commissioning และ Maintenance ทำได้รวดเร็วขึ้นอย่างมีนัยสำคัญ เพราะทีม Maintenance สามารถระบุตำแหน่งอุปกรณ์ได้ทันที

3. Vision System Mounting: กล้องและไฟส่องสว่างสำหรับระบบ QC อัตโนมัติ

การตรวจสอบคุณภาพ (Quality Control) ด้วย Machine Vision กำลังกลายเป็นมาตรฐานในหลายอุตสาหกรรม อลูมิเนียมโปรไฟล์เป็นตัวเลือกอุดมคติสำหรับสร้างโครงติดกล้อง Vision System เนื่องจาก:

•       สร้าง Portal Frame หรือ Gantry สำหรับห้อย Line-Scan Camera เหนือสายพานได้อย่างแม่นยำ

•       ปรับระยะ Working Distance ของกล้องได้อย่างละเอียดโดยใช้ Linear Slide บนโปรไฟล์

•       สร้างห้องแสง (Lighting Enclosure) ปิดทึบเพื่อควบคุม Ambient Light ที่รบกวนการประมวลผลภาพ

•       กั้นผนังด้วย Polycarbonate Panel ใสหรือ Aluminum Panel ทึบเพื่อป้องกัน Vibration และฝุ่น

4. โครงรองรับแขนกล (Robot / Cobot Mounting Frame) และเครื่องคัดแยกสินค้า

หนึ่งในการนำอลูมิเนียมโปรไฟล์ Automation ไปใช้ที่สร้างมูลค่าสูงที่สุดคือการสร้างโครงฐานรองรับ Robot หรือ Cobot:

•       สร้าง Elevated Platform สำหรับติดตั้ง SCARA หรือ Cobot ให้สูงเหนือสายพาน

•       ออกแบบ Work Cell แบบปิดด้วยโปรไฟล์ + Door Panel ตาม Safety Standard ISO 10218

•       สร้างโครงสำหรับ Pick-and-Place Unit หรือ Sorting Gate ที่ปรับ Layout ได้ตาม SKU สินค้า

•       รองรับ Linear Guide Rail เพื่อสร้างแกน X-Y สำหรับ Cartesian Robot ราคาประหยัด

โปรไฟล์ขนาด 80x80 หรือ 160x40 mm ขึ้นไปนิยมใช้กับงานหนักประเภทนี้ เพราะรับแรงบิดได้ดีและมีแกน Moment of Inertia สูง

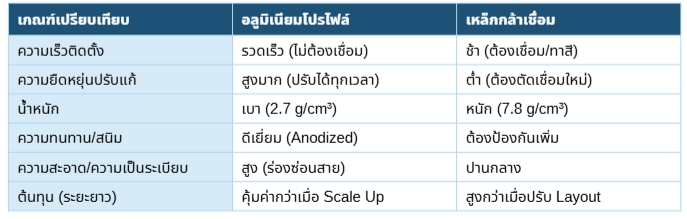

เปรียบเทียบ: อลูมิเนียมโปรไฟล์ vs. เหล็กกล้าเชื่อม ในงาน Automation

สรุป: โครงสร้างอลูมิเนียม คือรากฐานของ Automation ที่ Scale ได้
ในโลกของการผลิตยุคใหม่ ความสำเร็จของ Automation ไม่ได้ขึ้นอยู่กับซอฟต์แวร์หรือ Robot เพียงอย่างเดียว แต่ขึ้นอยู่กับความสามารถในการ Scale Up และปรับเปลี่ยน Layout ได้อย่างรวดเร็วเมื่อสายการผลิตต้องการ อลูมิเนียมโปรไฟล์ Automation ตอบโจทย์ข้อนี้ได้ดีที่สุดในบรรดาวัสดุโครงสร้างทั้งหมด
ไม่ว่าจะเป็นการสร้าง Conveyor Frame, ติดตั้ง Vision System, จัดการสายเซนเซอร์, หรือสร้าง Work Cell สำหรับแขนกล — โครงสร้างอลูมิเนียมพร้อมรองรับการเติบโตของระบบ Automation ในทุกขั้นตอน ด้วยต้นทุนการปรับเปลี่ยนที่ต่ำกว่าวัสดุทางเลือกอื่นอย่างชัดเจน
หากคุณกำลังวางแผนระบบ Automation หรือ Conveyor ใหม่ การเริ่มต้นด้วยการเลือกโครงสร้างอลูมิเนียมโปรไฟล์ที่เหมาะสมคือการลงทุนที่ชาญฉลาดและคุ้มค่าในระยะยาว
