เชื่อม Conveyor เข้ากับแขนกลหุ่นยนต์: กุญแจสำคัญสู่ระบบ Automation ที่สมบูรณ์แบบ
บทนำ: เมื่อ Conveyor System พบกับแขนกลหุ่นยนต์
ระบบสายพานลำเลียง (Conveyor System) และแขนกลอุตสาหกรรม (Robot Arm) ต่างเป็นองค์ประกอบสำคัญในสายการผลิตสมัยใหม่ แต่เมื่อนำทั้งสองมาทำงานร่วมกันภายใต้ ระบบ Automation เดียวกัน ประสิทธิภาพการผลิตจะเพิ่มขึ้นอย่างก้าวกระโดด ไม่ว่าจะเป็นการหยิบจับชิ้นงานอัตโนมัติ (Pick & Place), การตรวจสอบคุณภาพด้วย Vision System หรือการแพ็คสินค้าแบบ End-of-Line
บทความนี้ออกแบบมาสำหรับ วิศวกรระบบ (System Integrator), วิศวกรเมคคาทรอนิกส์ และ ผู้บริหารฝ่ายนวัตกรรม ที่ต้องการเข้าใจภาพรวมของการเชื่อมต่อระบบและการเลือก Conveyor ที่รองรับ Integration อย่างเต็มรูปแบบ
หลักการทำงานร่วมกันระหว่าง Conveyor และแขนกล Robot
การสื่อสารระหว่าง Conveyor กับ Robot Controller
การทำงานร่วมกันของ Conveyor System และ Robot Arm จำเป็นต้องอาศัยโปรโตคอลการสื่อสารที่เชื่อถือได้ โดยทั่วไปแบ่งออกเป็น 2 รูปแบบหลัก:
• Digital I/O (DIO): วิธีที่ง่ายและเป็นที่นิยมในสายการผลิตพื้นฐาน สัญญาณ ON/OFF บอกสถานะของ Conveyor เช่น ชิ้นงานถึงจุดหยิบแล้ว หรือ Conveyor พร้อมทำงาน
• Industrial Ethernet (EtherNet/IP, PROFINET, Modbus TCP): สำหรับระบบที่ต้องการรับส่งข้อมูลซับซ้อน เช่น ตำแหน่งชิ้นงาน, ความเร็วสายพาน, รหัสสินค้า เพื่อให้ Robot ARM ปรับการทำงานแบบ Real-time
• OPC-UA / MQTT: มาตรฐานการสื่อสารระดับ IIoT ที่เหมาะสำหรับโรงงานอัจฉริยะ (Smart Factory) ที่ต้องการเชื่อมข้อมูลขึ้น Cloud หรือระบบ MES/ERP
กระบวนการ Pick & Place: จังหวะที่ต้องแม่นยำสูงสุด
หัวใจของการทำงานร่วมกันคือการซิงค์จังหวะระหว่าง Conveyor และแขนกล ซึ่งประกอบด้วยขั้นตอนต่อไปนี้:
• เซนเซอร์ตรวจจับชิ้นงาน (Proximity Sensor / Photoelectric Sensor) ส่งสัญญาณให้ PLC
• PLC คำนวณตำแหน่งชิ้นงานและสั่งให้ Conveyor ลดความเร็วหรือหยุด ณ จุดที่กำหนด
• Robot Controller รับสัญญาณ 'Ready' จาก PLC แล้วเริ่มลำดับการเคลื่อนที่เพื่อหยิบชิ้นงาน
• เมื่อ Robot หยิบชิ้นงานสำเร็จ ส่งสัญญาณ Acknowledge กลับมา PLC สั่ง Conveyor เดินต่อ
• วงจรนี้ทำซ้ำด้วยความเร็วที่กำหนดโดย Cycle Time ของสายการผลิต
ความแม่นยำในขั้นตอนนี้ขึ้นอยู่กับ Repeatability ของ Conveyor เอง หาก Conveyor หยุดไม่ตรงจุดทุกครั้ง แม้จะเป็นความคลาดเคลื่อนเพียง ±1-2 มม. ก็อาจทำให้ Robot Arm หยิบชิ้นงานพลาดได้
ทำไมการเลือก Conveyor จึงสำคัญต่อ System Integration
คุณสมบัติที่ Conveyor ต้องมีสำหรับงาน Automation
ไม่ใช่ Conveyor ทุกประเภทที่เหมาะสำหรับการเชื่อมต่อกับระบบ Automation วิศวกร System Integrator ควรพิจารณาคุณสมบัติต่อไปนี้:
• รองรับ Encoder และ Servo Motor: ทำให้ควบคุมตำแหน่งและความเร็วได้อย่างแม่นยำ
• รองรับโปรโตคอลการสื่อสาร: ต้องมี Port หรือ Module สำหรับ Digital I/O, EtherNet/IP หรือ PROFINET
• ความเร็วและแรงบิดสม่ำเสมอ (Low Speed Variation): ลด Jitter ที่ทำให้ชิ้นงานไม่หยุดตรงจุด
• ความสามารถหยุดและเริ่มต้นใหม่เร็ว (Fast Response): สำคัญมากสำหรับสายการผลิตที่มี Cycle Time สั้น
• โครงสร้างที่ปรับแต่งได้ (Modular Design): รองรับการเพิ่มอุปกรณ์เสริม เช่น Stopper, Guide Rail, Lift Unit
• รองรับ Safety Function: E-Stop, Safety PLC Integration เพื่อความปลอดภัยเมื่อทำงานร่วมกับ Robot

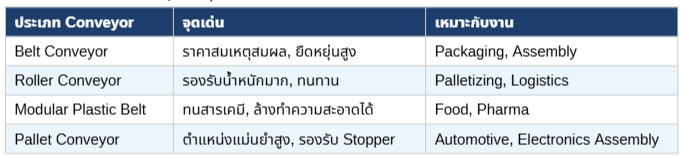

ประเภท Conveyor ที่นิยมใช้กับแขนกลหุ่นยนต์
แต่ละประเภทของ Conveyor มีจุดแข็งที่แตกต่างกันในการใช้งานกับ Robot Arm:
แนวทางการทำ System Integration: ขั้นตอนที่วิศวกรต้องรู้
1.กำหนด Architecture ของระบบ
เริ่มจากการออกแบบ I/O Map และกำหนดว่า PLC ใดจะเป็น Master ในการประสานงานระหว่าง Conveyor และ Robot Controller โดยทั่วไปโครงสร้างจะเป็น PLC (Master) — Robot Controller (Slave) — Conveyor Drive (Slave)
2. เลือก Conveyor ที่รองรับ Interface ที่ต้องการ
ตรวจสอบ Specification ของ Conveyor ว่ารองรับ Communication Protocol ที่ Robot Controller ของคุณใช้หรือไม่ การที่ Conveyor มี Option Card หรือ Gateway สำหรับเชื่อมต่อโปรโตคอลต่างๆ จะช่วยลดต้นทุนและเวลาในการ Integrate ได้มาก
3. ทดสอบการทำงานร่วมกัน (Integration Testing)
ก่อน Go-Live ควรทำการทดสอบในสภาพแวดล้อมที่ควบคุม โดยเฉพาะการทดสอบ Edge Case เช่น Conveyor หยุดกะทันหัน, ชิ้นงานเอียง หรือ Robot E-Stop เพื่อตรวจสอบว่าระบบ Safety ทำงานได้ถูกต้อง
4. ตั้งค่า Conveyor Tracking (สำหรับงาน Dynamic Pick)
หากต้องการให้ Robot หยิบชิ้นงานขณะที่ Conveyor ยังเคลื่อนที่อยู่ (Conveyor Tracking หรือ Belt Tracking) จำเป็นต้องติดตั้ง Encoder ที่เพลา Conveyor และส่งข้อมูลตำแหน่งแบบ Real-time ให้ Robot Controller คำนวณ Trajectory ที่ถูกต้อง
ข้อดีและประโยชน์ที่ได้รับจากการ Integration ที่สมบูรณ์
• เพิ่ม Throughput: ลด Downtime ระหว่างการหยิบชิ้นงาน ทำให้สายการผลิตวิ่งได้เต็มความเร็ว
• ลดของเสีย (Defect Rate): ความแม่นยำในการหยิบจับลดความเสียหายของชิ้นงาน
• ยืดหยุ่นในการผลิต: เปลี่ยน Recipe หรือ Product Type ได้ผ่าน Software โดยไม่ต้องปรับ Hardware
• ติดตามข้อมูลแบบ Real-time: เชื่อมข้อมูลการผลิตเข้า MES/SCADA เพื่อวิเคราะห์ OEE
• ลดการพึ่งพาแรงงาน: ระบบทำงานได้ 24/7 อย่างต่อเนื่องโดยไม่ต้องการการดูแลมาก
• ขยายระบบได้ง่าย: Modular Design ของ Conveyor ช่วยให้เพิ่มสถานีงานหรือแขนกลเพิ่มเติมได้
สรุป: การลงทุนใน Conveyor ที่ใช่ คือการลงทุนใน Automation ระยะยาว
การเลือก Conveyor System ไม่ควรมองแค่ราคาและความสามารถในการลำเลียง แต่ต้องพิจารณาความสามารถในการเชื่อมต่อกับ ระบบ Automation อื่นๆ โดยเฉพาะแขนกลหุ่นยนต์ที่เป็นหัวใจของสายการผลิตอัตโนมัติสมัยใหม่
Conveyor ที่รองรับการสื่อสาร, มีความแม่นยำในการหยุด, และออกแบบมาเพื่อ System Integration จะช่วยให้วิศวกรลด Time-to-Market, ลด Integration Cost และสร้างระบบการผลิตที่ขยายตัวได้ตามการเติบโตของธุรกิจ
หากคุณกำลังวางแผนการทำ Automation ในสายการผลิตของคุณ เราพร้อมให้คำปรึกษาด้านการเลือก Conveyor และออกแบบระบบ Integration ที่เหมาะสมกับความต้องการของโรงงานคุณโดยเฉพาะ
