ลิเนียร์สไลด์ Linear Slide

ลิเนียร์สไลด์ Linear Slide

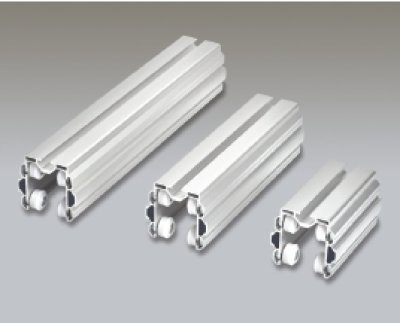

ซีรีส์ ALW เป็นชุดเลื่อนแนวตรงสำหรับวิ่งบนเพลาหรือท่อกลม ช่วยให้ชิ้นงานเคลื่อนที่ไปตามแนวแกนได้ หน้าตัดมีขนาด 60 x 55 mm และมีร่องสำหรับ Nut Series 8 จึงยึดอุปกรณ์หรือชิ้นส่วนเพิ่มเติมได้ตามต้องการ มีให้เลือก 3 รุ่นตามความยาว ใช้ได้ทั้งงานออกแบบเครื่องจักร งานจิ๊กและฟิกซ์เจอร์ (Jig & Fixture) และงานโครงสร้างโปรไฟล์ในโรงงาน

จุดเด่นสินค้า (Key Features)

มี 3 ความยาวให้เลือก คือ 100 mm, 200 mm และ 300 mm เลือกได้ตามระยะการรองรับและขนาดชิ้นงาน
รองรับ Nut Series 8 ร่องบนตัวสไลด์ใช้ยึดอุปกรณ์เสริม แคลมป์ หรือชิ้นส่วนอื่นได้สะดวก
ใช้เลื่อนบนเพลาหรือท่อกลม ชิ้นงานเคลื่อนที่แนวตรง (Linear Motion) ได้ตามแนวแกน

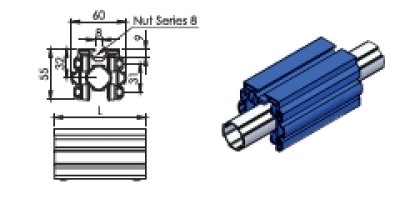

หน้าตัดมาตรฐาน 60 x 55 mm เข้ากับงานโครงสร้างโปรไฟล์ได้ดี
ผลิตจากโปรไฟล์อลูมิเนียม (Aluminum Profile) น้ำหนักตั้งแต่ 106 g จึงไม่เพิ่มภาระให้โครงสร้างมากนัก

วิธีใช้งาน (How to Use)

เลือกรุ่นตามความยาวที่ต้องการ (L=100, 200 หรือ 300 mm)
สวมลิเนียร์สไลด์เข้ากับเพลาหรือท่อกลมที่ใช้เป็นแกนนำ
ยึดอุปกรณ์หรือชิ้นงานเข้ากับร่องด้วย Nut Series 8 และสกรู
ทดสอบการเลื่อนให้เคลื่อนที่ได้ราบรื่นก่อนใช้งานจริง

เหมาะสำหรับ (Suitable For)

งานออกแบบเครื่องจักรอัตโนมัติ (Automation Machine)
งานจิ๊กและฟิกซ์เจอร์ (Jig & Fixture) ในสายการผลิต
งานโครงสร้างอลูมิเนียมโปรไฟล์ (Aluminum Profile Frame)
โต๊ะงาน ชุดเลื่อน และอุปกรณ์ปรับตำแหน่งในโรงงาน

คำถามที่พบบ่อย (FAQ)

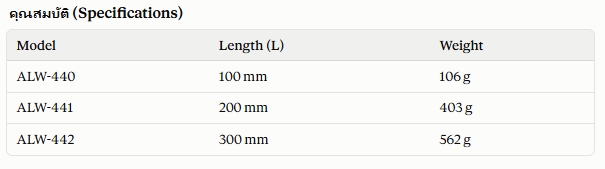

Q: รุ่น ALW-440, ALW-441 และ ALW-442 ต่างกันอย่างไร?
A : ต่างกันที่ความยาวและน้ำหนัก ALW-440 ยาว 100 mm (106 g), ALW-441 ยาว 200 mm (403 g) และ ALW-442 ยาว 300 mm (562 g)

Q : ใช้กับ Nut ขนาดใด?
A : ร่องบนตัวสไลด์รองรับ Nut Series 8

Q :  ขนาดหน้าตัดของ Linear Slide รุ่นนี้เท่าไร?
A : หน้าตัดมีขนาด 60 x 55 mm เท่ากันทุกรุ่น

สนใจลิเนียร์สไลด์ Linear Slide ซีรีส์ ALW เลือกความยาวที่ใช่สำหรับงานของคุณแล้ว สั่งซื้อได้เลยวันนี้ หรือทักสอบถามสเปกเพิ่มเติมกับทีมงานได้ตลอด
