บทนำ: ไฟฟ้าสถิตเพียงเล็กน้อย ทำลายชิป IC ได้อย่างไร?
ในโรงงานผลิตชิ้นส่วนอิเล็กทรอนิกส์ ศัตรูตัวฉกาจที่มองไม่เห็นและทำลายผลผลิตอย่างเงียบ ๆ คือ "ไฟฟ้าสถิต (Electrostatic Discharge หรือ ESD)" คนทั่วไปอาจรู้สึกถึงไฟฟ้าสถิตเมื่อมีประจุมากกว่า 3,000 โวลต์ขึ้นไป แต่ในความเป็นจริง ชิป IC สมัยใหม่บางรุ่นสามารถถูกทำลายได้ด้วยประจุเพียง 30–100 โวลต์เท่านั้น
ความเสียหายจาก ESD แบ่งได้เป็น 2 รูปแบบ:
• Catastrophic Failure: ชิ้นงานเสียหายทันที ทดสอบไม่ผ่าน — ตรวจจับได้ง่าย แต่สูญเสียทันทีทั้งชิ้น
• Latent Defect: ชิ้นงานยังใช้งานได้ในขั้นทดสอบ แต่ภายในเสื่อมสภาพ และจะพังในมือลูกค้าเมื่อใช้ไปสักระยะ — นี่คือสาเหตุของการเคลม RMA จำนวนมาก
ด้วยเหตุนี้ การควบคุม ESD จึงไม่ใช่เพียงเรื่องความปลอดภัย แต่เป็นเรื่องของ Yield Rate และต้นทุนการรับประกัน การเลือกใช้ พลาสติกกันไฟฟ้าสถิต (ESD Plastic) ที่เหมาะสมในจุดที่ชิ้นงานสัมผัสคือด่านป้องกันสำคัญที่วิศวกรอุตสาหการต้องเข้าใจ
พลาสติกทั่วไป vs Anti-static vs Conductive: ต่างกันอย่างไร?
ก่อนเลือกใช้งาน ต้องเข้าใจก่อนว่าพลาสติกแบ่งตามคุณสมบัติทางไฟฟ้าได้ 3 กลุ่มใหญ่ โดยวัดจากค่าความต้านทานพื้นผิว (Surface Resistivity, หน่วย: โอห์มต่อตารางหน่วย หรือ Ω/sq)
1. พลาสติกฉนวน (Insulative Plastic) — ตัวการสะสมประจุ
• ค่าความต้านทาน: มากกว่า 10¹² Ω/sq
• ตัวอย่าง: POM, PEEK, Bakelite, Nylon, PTFE เกรดมาตรฐาน
• ปัญหา: เมื่อเสียดสีกับวัสดุอื่นจะสะสมประจุไฟฟ้าสถิต และคายประจุเข้าสู่ชิ้นงานได้
• ห้ามใช้: ในพื้นที่ EPA (ESD Protected Area) หรือสัมผัสกับ IC โดยตรง
2. พลาสติกต้านไฟฟ้าสถิต (Anti-static / Dissipative)
• ค่าความต้านทาน: 10⁶ – 10⁹ Ω/sq
• หลักการ: ค่อย ๆ คายประจุลงสู่กราวด์อย่างช้า ๆ ป้องกันการคายประจุแบบฉับพลัน
• เหมาะกับ: ถาดรองชิ้นงาน, อุปกรณ์ทั่วไปในไลน์ผลิต
• ข้อดี: ปลอดภัยต่อชิ้นงาน ESD-sensitive ทั่วไป
3. พลาสติกนำไฟฟ้า (Conductive Plastic)
• ค่าความต้านทาน: 10² – 10⁵ Ω/sq
• หลักการ: นำประจุสู่กราวด์ได้รวดเร็ว เหมาะกับงานที่ต้อง shield หรือเชื่อมต่อกับ ground โดยตรง
• เหมาะกับ: IC Test Socket, Jig & Fixture, ชิ้นส่วน Robot End Effector
• จุดสังเกต: มักมีสีดำเข้มจากการผสมคาร์บอนไฟเบอร์หรือคาร์บอนแบล็ก

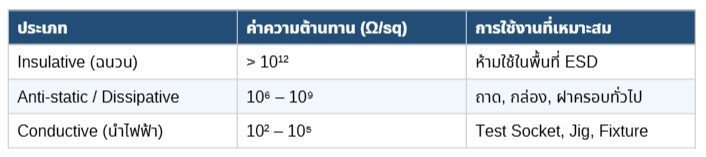

ตารางสรุปเปรียบเทียบคุณสมบัติ:
วัสดุแนะนำ: ESD POM และ ESD Bakelite
ในกลุ่มพลาสติกวิศวกรรมป้องกันไฟฟ้าสถิตที่ใช้กันมากที่สุดในอุตสาหกรรมเซมิคอนดักเตอร์และผลิตชิ้นส่วนอิเล็กทรอนิกส์ มี 2 วัสดุที่โดดเด่นและควรรู้จัก
ESD POM (Polyoxymethylene เกรดป้องกันไฟฟ้าสถิต)
POM หรือ Acetal เป็นพลาสติกวิศวกรรมที่ขึ้นชื่อเรื่องความเรียบลื่น แข็งแรง และตัดเฉือนเก็บมิติได้แม่นยำ เมื่อนำมาผสมสารป้องกันไฟฟ้าสถิตเป็นเกรด ESD POM จะได้คุณสมบัติที่เหมาะกับงาน precision
ข้อดีและจุดเด่น:
• ค่าความต้านทานพื้นผิว: 10⁶ – 10⁹ Ω/sq อยู่ในกลุ่ม Dissipative
• ค่าความเสียดทานต่ำ ลื่น เหมาะกับงานชิ้นส่วนเคลื่อนที่
• ดูดซับน้ำต่ำ มิติคงที่ ไม่บิดเบี้ยวตามความชื้น
• ตัดเฉือน CNC ได้ละเอียดถึง ±0.01 มม. เหมาะกับงาน Precision Part
• ทนต่อสารเคมีและน้ำมันได้ดี
• อุณหภูมิใช้งานต่อเนื่อง: ประมาณ 80–100°C
ESD Bakelite (Phenolic Resin เกรดป้องกันไฟฟ้าสถิต)
Bakelite เป็นพลาสติกเทอร์โมเซ็ต (Thermoset) เนื้อแข็ง ทนความร้อนสูง เมื่อมีการเติมสารคาร์บอนหรือเส้นใยพิเศษให้เป็นเกรด ESD Bakelite จะกลายเป็นวัสดุยอดนิยมสำหรับงานทดสอบ IC ที่ต้องเจอความร้อน
ข้อดีและจุดเด่น:
• ทนอุณหภูมิสูง: ใช้งานต่อเนื่องได้ถึง 150–180°C ไม่อ่อนตัว
• ค่าความต้านทาน: อยู่ในช่วง Conductive ถึง Dissipative (ปรับได้ตามเกรด)
• แข็ง ทนการสึกหรอจากการเสียบ–ถอดชิป IC ซ้ำหลายหมื่นครั้ง
• ค่าการขยายตัวทางความร้อนต่ำ มิติเสถียรในช่วง burn-in
• เป็นฉนวนต่อแรงดันสูง ขณะเดียวกันก็ระบายประจุ ESD ได้
• เหมาะกับงานที่ POM ทนไม่ไหว เช่น Test Socket สำหรับ Burn-in Test
การนำไปใช้งานจริงในโรงงานอิเล็กทรอนิกส์
1. IC Test Socket (โซเก็ตทดสอบ IC)
เป็นอุปกรณ์ที่ต้องสัมผัสขา IC โดยตรงระหว่างการทดสอบหลังการผลิต ทุกครั้งที่ pick-and-place machine วาง IC ลงในโซเก็ต จะเกิดการเสียดสีและมีโอกาสคายประจุ
• วัสดุที่แนะนำ: ESD Bakelite สำหรับ Burn-in Socket ที่ทำงานในตู้อบ และ ESD POM สำหรับ Test Socket ที่ใช้งานในอุณหภูมิห้องและต้องการความแม่นยำสูง
• ทำไม: ค่าความต้านทานที่ควบคุมได้ ป้องกัน ESD damage บน DUT (Device Under Test) และยืดอายุการใช้งานโซเก็ตเป็นหลักหมื่นรอบ
2. ถาดรองชิ้นงานในคลีนรูม (Cleanroom Trays / JEDEC Trays)
ถาดที่ใช้ขนย้าย IC, Wafer หรือ PCB ระหว่างกระบวนการผลิต ต้องไม่สะสมประจุและไม่ปล่อย particle ลงสู่ชิ้นงาน
• วัสดุที่แนะนำ: ESD POM หรือ PEEK ESD grade ขึ้นรูปด้วย CNC ตามรูปทรงเฉพาะของชิ้นงาน
• ทำไม: พื้นผิวเรียบลื่น ไม่ปล่อยฝุ่น (low-particulate), ค่า ESD ผ่านมาตรฐาน ANSI/ESD S20.20 และทนต่อสารทำความสะอาด IPA ในคลีนรูม
3. Jig & Fixture, Robot End Effector
อุปกรณ์จับยึดชิ้นงานในระบบอัตโนมัติที่สัมผัสกับ PCB หรือชิ้นส่วนละเอียดอ่อน ควรเป็น Conductive Plastic ที่ต่อกราวด์ได้ เพื่อระบายประจุที่อาจสะสมจากการเคลื่อนที่ของหุ่นยนต์
กระบวนการผลิตและการตรวจสอบคุณภาพ ESD Plastic
ESD Plastic คุณภาพสูงต้องผ่านกระบวนการที่ควบคุมอย่างเข้มงวด:
• วัตถุดิบ (Raw Material): เม็ดพลาสติกผสมสารป้องกันไฟฟ้าสถิตในระดับ molecular ไม่ใช่การเคลือบผิวภายนอก เพราะการเคลือบจะหลุดร่อนเมื่อใช้งาน
• การขึ้นรูป (Forming): อัดเป็นแท่ง แผ่น หรือท่อ ภายใต้แรงดันและอุณหภูมิที่ควบคุม เพื่อให้สารนำไฟฟ้ากระจายตัวสม่ำเสมอ
• การตัดเฉือน (Machining): ใช้เครื่อง CNC ความแม่นยำสูง ในห้องที่ควบคุมอุณหภูมิและความชื้น ป้องกันการบิดเบี้ยวของชิ้นงาน
• การตรวจสอบ (QC): วัดค่า Surface Resistivity ทุกล็อตด้วยเครื่อง Surface Resistance Meter ตามมาตรฐาน ANSI/ESD STM11.11 และตรวจสอบมิติด้วย CMM (Coordinate Measuring Machine)
• เอกสารรับรอง: ต้องมีใบ Material Certificate ระบุค่าความต้านทาน, COA (Certificate of Analysis) และ RoHS / REACH compliance
สรุป: เลือก ESD Plastic อย่างไรให้ตอบโจทย์
การเลือก พลาสติกกันไฟฟ้าสถิต ไม่ใช่แค่เลือก "พลาสติกสีดำที่บอกว่าเป็น ESD" แต่ต้องพิจารณา 4 ปัจจัยหลัก:
• ค่า Surface Resistivity ที่เหมาะกับงาน (Dissipative หรือ Conductive)
• อุณหภูมิและสภาพแวดล้อมการใช้งาน (เลือก ESD POM สำหรับอุณหภูมิห้อง, ESD Bakelite สำหรับ Burn-in)
• ความแม่นยำของมิติที่ต้องการ
• เอกสารรับรองมาตรฐาน ESD จากผู้ผลิต
การลงทุนใน ESD Plastic ที่เหมาะสมแม้จะมีต้นทุนสูงกว่าพลาสติกทั่วไป แต่จะช่วยลด Latent Defect, เพิ่ม Yield และลดต้นทุน RMA ในระยะยาว ซึ่งคุ้มค่าอย่างยิ่งสำหรับโรงงานอิเล็กทรอนิกส์ที่ต้องการแข่งขันในระดับโลก
