Joint อลูมิเนียมโปรไฟล์: คู่มือฉบับสมบูรณ์เลือก-ติดตั้งให้แน่น แข็งแรง และงานดูพรีเมียม

Joint อลูมิเนียมโปรไฟล์ คืออะไร และทำไมถึงสำคัญ?

ในการสร้างโครงสร้าง Aluminium Frame ไม่ว่าจะเป็นโต๊ะ, ชั้นวาง, ตู้เครื่องจักร หรือ Conveyor Frame งานส่วนใหญ่อาจให้ความสำคัญกับการเลือกขนาดโปรไฟล์ แต่กลับมองข้าม ข้อต่อ หรือ Joint อลูมิเนียม ซึ่งเป็นองค์ประกอบที่สำคัญไม่แพ้กัน
Joint หรือข้อต่อ คือชิ้นส่วนที่ทำหน้าที่เชื่อมโยงโปรไฟล์อลูมิเนียมแต่ละท่อนเข้าด้วยกัน ไม่ว่าจะเป็นมุม 90 องศา, มุมพิเศษ หรือจุดตัดกลางแนว Joint ที่แข็งแรงและถูกต้องจะส่งผลโดยตรงต่อ:

•       ความแข็งแรงของโครงสร้างโดยรวม

•       ความแม่นยำของมุมและฉาก

•       ความสวยงามและภาพลักษณ์ระดับมืออาชีพ

•       ความปลอดภัยในการใช้งานระยะยาว

ประเภทของ Joint อลูมิเนียม ที่นิยมใช้ในงานอุตสาหกรรม

1. Inner Joint (ข้อต่อซ่อนใน) – งานเนี๊ยบ ไม่มีรอยต่อภายนอก

Inner Joint หรือข้อต่อแบบซ่อนใน เป็น Joint ที่ถูกออกแบบให้ติดตั้งอยู่ภายในช่องร่องของโปรไฟล์อลูมิเนียม ทำให้ไม่มองเห็นรอยต่อจากภายนอก เหมาะสำหรับงานที่ต้องการความสวยงามระดับพรีเมียม

จุดเด่นของ Inner Joint:

•       ซ่อนรอยต่อ: ไม่มี Bracket หรือชิ้นส่วนยื่นออกมาภายนอก ทำให้โครงสร้างดูสะอาดตา

•       ติดตั้งง่าย: ใช้ตัวยึดแบบ T-Nut และสลักเกลียวขันจากด้านข้างหรือปลาย

•       เหมาะกับ Series 28: โปรไฟล์ขนาดเล็กถึงกลาง เช่น 20x20, 30x30, 40x40 มม.

•       เหมาะกับ Series 43: โปรไฟล์ขนาดกลางถึงใหญ่ เช่น 40x40, 45x45, 60x60 มม. ที่ต้องการความแข็งแรงสูงกว่า

⚠️ ข้อควรระวัง: ควรตรวจสอบให้แน่ใจว่าปลายโปรไฟล์ตัดตรงและเรียบ เพื่อให้ Inner Joint นั่งแน่นสนิทโดยไม่มีช่องว่าง

2. Bracket Joint (ข้อต่อแบบ Bracket) – รับน้ำหนักและแรงเฉือนได้สูง

Bracket Joint เป็นข้อต่อแบบที่ใช้แผ่นโลหะหรือบล็อกอลูมิเนียมยึดที่ภายนอกโปรไฟล์ เป็นประเภทที่แพร่หลายมากที่สุดในงานอุตสาหกรรม เนื่องจากมีความแข็งแรงสูงและติดตั้งได้รวดเร็ว

จุดเด่นของ Bracket Joint:

•       รับแรงเฉือนได้ดี: เหมาะกับโครงสร้างที่ต้องรับน้ำหนักบรรทุกหนักหรือมีแรงสั่นสะเทือน

•       ปรับแต่งได้: มีหลายรูปแบบ เช่น L-Bracket, T-Bracket, และ Cross Bracket

•       ถอดประกอบง่าย: สะดวกในการซ่อมบำรุงหรือดัดแปลงโครงสร้างภายหลัง

•       เหมาะกับ Series 43: แนะนำสำหรับโครงสร้างรับน้ำหนัก เช่น Conveyor Frame หรือโต๊ะเครื่องจักร

⚠️ ข้อควรระวัง: ควรเลือก Bracket ที่มีขนาดและความหนาเหมาะสมกับขนาดโปรไฟล์ อย่าใช้ Bracket ขนาดเล็กกับโปรไฟล์ขนาดใหญ่

3. Articulated Joint (ข้อต่อแบบปรับมุมได้) – ยืดหยุ่นสำหรับมุมพิเศษ

Articulated Joint หรือข้อต่อแบบหมุนได้ ออกแบบมาเพื่อรองรับการเชื่อมต่อในมุมองศาที่ไม่ใช่ 90 องศาตามปกติ เหมาะสำหรับโครงสร้างที่มีการออกแบบเชิงสร้างสรรค์หรือต้องการความยืดหยุ่นสูง

จุดเด่นของ Articulated Joint:

•       ปรับมุมได้: รองรับมุมตั้งแต่ 0 ถึง 180 องศา ขึ้นอยู่กับรุ่น

•       ลดความสูญเสียวัสดุ: ไม่ต้องตัดโปรไฟล์เป็นมุมพิเศษ ประหยัดต้นทุน

•       เหมาะกับงานเฟอร์นิเจอร์อุตสาหกรรม: หรือโครงสร้างที่ต้องปรับมุมบ่อยครั้ง

•       ใช้ได้กับทั้ง Series 28 และ Series 43: แต่ต้องเลือก Articulated Joint ให้ตรงรุ่น

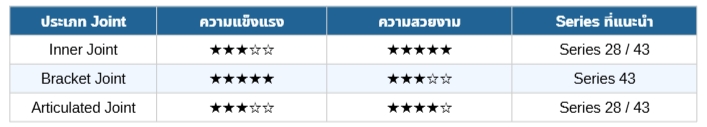

ตารางเปรียบเทียบ: Joint แบบไหน เหมาะกับงานแบบใด

เทคนิคการขันอัด Joint ให้แน่นหนาตามหลักวิศวกรรม

การติดตั้ง Joint อลูมิเนียมให้แน่นหนาและถูกต้องไม่ใช่เพียงแค่การ ขันให้แน่น แต่ต้องทำตามลำดับขั้นตอนที่ถูกต้อง:

•       ขั้นที่ 1 – ตรวจสอบพื้นผิว: ตรวจสอบให้แน่ใจว่าปลายโปรไฟล์ตัดตรงฉากและไม่มีเสี้ยนโลหะ

•       ขั้นที่ 2 – ประกอบแบบหลวม: ประกอบโครงสร้างทั้งหมดก่อนโดยไม่ขันแน่น เพื่อตรวจสอบว่าทุกชิ้นส่วนเข้าที่ถูกต้อง

•       ขั้นที่ 3 – ตรวจสอบฉาก: ใช้ Square Gauge หรือ Digital Angle Finder ตรวจสอบมุมทุกจุดก่อนขันแน่น

•       ขั้นที่ 4 – ขันแบบ Cross Pattern: ขันสลักเกลียวแบบไขว้ (Cross Pattern) เพื่อกระจายแรงอย่างสม่ำเสมอ

•       ขั้นที่ 5 – ใช้ Torque Wrench: สำหรับงานที่ต้องการความแม่นยำ ควรใช้ประแจวัดแรงบิด (Torque Wrench) ขันตาม Spec ของผู้ผลิต

•       ขั้นที่ 6 – ตรวจสอบสุดท้าย: หลังขันแน่นแล้ว ตรวจสอบมุมและความแน่นของทุก Joint อีกครั้ง

สรุป: เลือก Joint อลูมิเนียม ให้เหมาะกับงาน ได้ทั้งความแข็งแรงและความสวยงาม

การเลือก Joint อลูมิเนียมโปรไฟล์ที่ถูกต้องไม่ใช่เรื่องยาก หากเข้าใจลักษณะงานและความต้องการของโครงสร้าง สรุปง่ายๆ คือ:

•       ต้องการงานสวยไม่มีรอยต่อ → เลือก Inner Joint

•       ต้องการรับน้ำหนักหนักและแรงเฉือนสูง → เลือก Bracket Joint

•       ต้องการความยืดหยุ่นในมุมองศา → เลือก Articulated Joint

และไม่ว่าจะเลือกประเภทใด อย่าลืมปฏิบัติตามเทคนิคการขันอัดที่ถูกต้อง เพื่อให้โครงสร้าง Aluminium Frame ของคุณแข็งแรง ปลอดภัย และดูเป็นมืออาชีพในทุกงาน
