เลือกอลูมิเนียมโปรไฟล์ซีรีส์ไหนดี? คู่มือครบจบสำหรับวิศวกรและช่างโครงสร้าง (Series 20 / 30 / 40)

เลือกอลูมิเนียมโปรไฟล์ซีรีส์ไหนดี? คู่มือครบจบสำหรับวิศวกรและช่างโครงสร้าง

ทำไมการเลือกซีรีส์ให้ถูกต้องจึงสำคัญ?

หนึ่งในปัญหาที่พบบ่อยที่สุดในการออกแบบโครงสร้างอลูมิเนียมโปรไฟล์คือ การเลือกซีรีส์ผิดขนาด ผลที่ตามมาคือ

•          โครงสร้างรับน้ำหนักไม่ได้ตามที่ออกแบบไว้ ทำให้เกิดการแอ่นตัวหรือพังเสียหาย

•          เลือกสเปกสูงเกินความจำเป็น ทำให้ต้นทุนวัสดุบวมขึ้นโดยไม่มีประโยชน์

•          เสียเวลาออกแบบใหม่ระหว่างติดตั้ง เพราะอุปกรณ์เชื่อมต่อไม่รองรับ

การเข้าใจความแตกต่างของแต่ละซีรีส์ตั้งแต่ต้นจะช่วยประหยัดทั้งเวลา งบประมาณ และลดความเสี่ยงในโครงการได้อย่างมีนัยสำคัญ

อลูมิเนียมโปรไฟล์คืออะไร?

อลูมิเนียมโปรไฟล์ (Aluminum Profile / Structural Aluminum Extrusion) คือโปรไฟล์อลูมิเนียมที่ผ่านกระบวนการ Extrusion (อัดรีด) ออกมาในรูปแบบหน้าตัดต่างๆ โดยมีร่อง T-Slot (T-Nut Slot) ตลอดความยาว เพื่อให้สามารถต่อเชื่อมกับอุปกรณ์เสริมได้อย่างยืดหยุ่น ไม่ต้องเจาะหรือเชื่อม

คุณสมบัติหลักของอลูมิเนียมโปรไฟล์ ได้แก่

•          น้ำหนักเบา แต่มีความแข็งแรงสูงเมื่อเทียบกับน้ำหนัก

•          ทนต่อการกัดกร่อน ไม่เป็นสนิมในสภาพแวดล้อมทั่วไป

•          ประกอบและปรับแต่งได้ง่ายด้วยระบบ Modular

•          รองรับอุปกรณ์เสริมหลากหลาย เช่น บานพับ, Connector Plate, Linear Guide

เปรียบเทียบ Series 20, 30 และ 40 แบบเห็นภาพชัดเจน

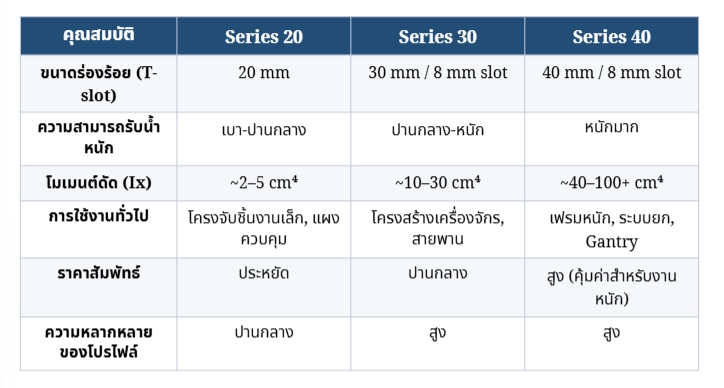

ตารางด้านล่างสรุปความแตกต่างหลักของแต่ละซีรีส์เพื่อใช้เปรียบเทียบเบื้องต้น

Series 20 — สำหรับงานเบาและโครงขนาดเล็ก

อลูมิเนียมโปรไฟล์ Series 20 เป็นซีรีส์ที่มีขนาดเล็กที่สุดในสามกลุ่ม มีหน้าตัดฐาน 20×20 mm และหน้าตัดรูปแบบอื่นๆ เช่น 20×40, 20×60 mm ร่อง T-Slot มีขนาด 5 mm หรือ 6 mm ขึ้นอยู่กับผู้ผลิต

จุดเด่นของ Series 20

•          น้ำหนักเบาที่สุด เหมาะสำหรับโครงสร้างที่ไม่ต้องการรับน้ำหนักมาก

•          ราคาประหยัดที่สุด ประหยัดต้นทุนวัสดุได้ชัดเจน

•          ติดตั้งง่าย ใช้น็อต T-Nut และสกรู M5 มาตรฐาน

•          เหมาะสำหรับโต๊ะทำงาน, แผงควบคุม, โครงจับชิ้นงานขนาดเล็ก

ข้อจำกัดของ Series 20

•          รับน้ำหนักได้จำกัด ไม่เหมาะกับโครงสร้างที่รับแรงสั่นสะเทือนหรือน้ำหนักมาก

•          โมเมนต์ดัด (Bending Moment) ต่ำ หากช่วงคานยาว อาจเกิดการแอ่นตัว

 Series 30 — สำหรับงานกลางและโครงสร้างเครื่องจักร

อลูมิเนียมโปรไฟล์ Series 30 คือซีรีส์กลางที่ได้รับความนิยมสูงสุดในอุตสาหกรรม มีหน้าตัดฐาน 30×30 mm และรูปแบบอื่นๆ เช่น 30×60, 30×90, 30×120 mm ร่อง T-Slot ขนาด 8 mm รองรับน็อต T-Nut และอุปกรณ์เสริมที่หลากหลายกว่า

จุดเด่นของ Series 30

•          สมดุลที่ดีระหว่างความแข็งแรง น้ำหนัก และราคา

•          รองรับน้ำหนักปานกลาง เหมาะกับโครงสร้างเครื่องจักรและสายการผลิต

•          อุปกรณ์เสริมมีให้เลือกหลากหลายในตลาด

•          เหมาะสำหรับ Conveyor Frame, โครงสายพานลำเลียง, ตู้ Control Cabinet

ข้อจำกัดของ Series 30

•          ไม่เหมาะสำหรับโครงสร้างที่ต้องการรับน้ำหนักสูงมาก หรือมีแรงกระแทกต่อเนื่อง

Series 40 — สำหรับงานหนักและโครงสร้างแรงสูง
อลูมิเนียมโปรไฟล์ Series 40 เป็นซีรีส์สำหรับงานหนัก มีหน้าตัดฐาน 40×40 mm และรูปแบบขนาดใหญ่ถึง 40×120 mm, 40×160 mm ร่อง T-Slot ขนาด 8 mm เช่นกัน แต่ผนังโปรไฟล์หนากว่า ทำให้โมเมนต์ดัดสูงกว่า Series 30 อย่างชัดเจน

จุดเด่นของ Series 40

•          รับน้ำหนักสูง เหมาะสำหรับโครงสร้างที่รับแรงกดหรือแรงดัดสูง

•          ความแข็งแกร่งของโครงสร้างสูง ลดการแอ่นตัวในช่วงคานยาว

•          เหมาะสำหรับ Gantry Frame, โครงเครื่อง CNC, ระบบยก, โครงสร้างพิเศษ

•          อุปกรณ์เสริมสามารถใช้ร่วมกับ Series 30 ได้บางส่วน (ร่อง 8 mm เหมือนกัน)

ข้อจำกัดของ Series 40

•          ราคาสูงกว่า Series 20 และ 30 อย่างชัดเจน

•          น้ำหนักมากกว่า ต้องคำนวณน้ำหนักโครงสร้างรวมด้วย

แนวทางการเลือกซีรีส์เบื้องต้น

วิธีการเลือกอลูมิเนียมโปรไฟล์ที่ถูกต้อง ควรพิจารณาปัจจัยต่อไปนี้เป็นลำดับ

1.        ประเมินน้ำหนักรวมที่โครงสร้างต้องรับ — รวมทั้งน้ำหนักชิ้นส่วน, แรงกระแทก (Dynamic Load) และ Safety Factor ที่ต้องการ

2.        คำนวณช่วงคาน (Span) ที่ยาวที่สุด — ช่วงคานยาวยิ่งต้องการโมเมนต์ดัดสูง ซึ่งหมายถึงต้องใช้หน้าตัดที่ใหญ่หรือแข็งแกร่งกว่า

3.        พิจารณาสภาพแวดล้อมการใช้งาน — เช่น แรงสั่นสะเทือน, ความชื้น, อุณหภูมิ ซึ่งส่งผลต่อความทนทานของโครงสร้าง

4.        กำหนดงบประมาณที่เหมาะสม — ไม่ใช่แค่ราคาโปรไฟล์ แต่รวมอุปกรณ์เสริมและต้นทุนการประกอบด้วย

5.        ตรวจสอบความเข้ากันได้ของอุปกรณ์เสริม — หากมีระบบอื่นในโรงงานอยู่แล้ว ควรเลือกซีรีส์ที่ใช้อุปกรณ์ร่วมกันได้

สรุปและบริการให้คำปรึกษา

การเลือกอลูมิเนียมโปรไฟล์ที่ถูกซีรีส์ตั้งแต่ต้นคือกุญแจสำคัญของโครงการที่สำเร็จ — ทั้งด้านความแข็งแรง งบประมาณ และระยะเวลาติดตั้ง หากต้องการคำแนะนำเฉพาะโครงการ ทีมวิศวกรของเรายินดีให้คำปรึกษาฟรีในการเลือก Profile Series, คำนวณโมเมนต์ดัด และแนะนำอุปกรณ์เสริมที่เหมาะสม
